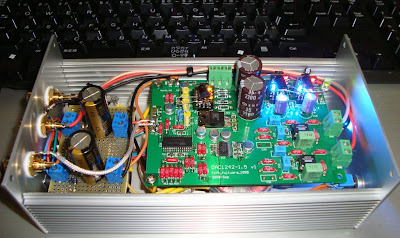

FN1242ケーシング

FN1242のケーシングがようやく終了しました。
ずいぶん長く遊べた基板でした。5Vと3.3Vも別電源として基板の下にはトロイダルトランスが3つ押し込めてあります。

基板送付確認

もうほとんどの方から基板到着連絡と振込み連絡をいただいておりますが、まだ基板が届かない方はおりますでしょうか、今の時点で届いていないのであればなんらかの手違いと思われますので連絡をください。

変換基板動作確認

変換基板もTDA1541EPIのIVとして、またAMPとして動作の確認を行いました。
AMPで使った場合やや不安定ではありましが発振止めのCに100pを追加して無事動作しました。
すいません、組み立て情報はだいぶ下のほうにあります。

LH0032Rev1.1音出し確認

LH0032Rev1.1（2ndLOT）の音だしを確認しました。
ねらい通りLH0032Rev1.0より低域がしっかり出ています、箔厚70uの効果です。
とりあえずほっとしました。

bug情報その1

私も組み立てを開始してすぐに抵抗の番号が抜けているのに気が付きました、R3、R4、R8の抵抗番号のシルクが抜けています、正しくは緑色で入れた番号を参照してくだささい。電源の電解等GNDをサーマルパッドにしたつもりがなっていません。申し訳ありませんでした。

発送終了

全ての方へ基板の発送が終了しました。
関東の方は今日、それ以外の方にも明日には届くと思います。
届きましたら封筒に同封させていただいた紙に金額と振込先が書いてありますので
振込をお願いします、出来れば振り込んだ後に振込ましたメールをいただけると助かります。
また、完成したら感想や写真を送っていただけるとうれしいです。

2ndLOT基板到着

2ndLOTの基板が到着しました。
基板をお願いしたのは1stLOTも、2ndLOTもサーキットボードサービスさんです。
http://www.cbsvc.com/shop/index.php
ありがとうございました。
さてこれから梱包して発送作業に入ります。申し込み順に処理をしますので最後の方の方は1日遅れてしまうかもしれませんがなんとか土日のお楽しみにお届け出来るよう頑張ります。なんか基板の写真うつりが良くないな。

組み立て情報(クリックすると拡大します)

回路図と部品表の最終版をUPします。先週の金曜にUP出来ると良かったのですが遅くなってしまいました。
前回からの変更点はLEDの電流制限抵抗を2.2kから3.3kに変更しました。
LED列のノイズ吸収コンデンサを追加しました。
抵抗はタクマンさんのREYを推奨します、秋葉原だと海神無線さんと千石にあります。海神無線さんではこの部品表をプリントアウトして持っていくと他の買い物をしている間に揃えてもらえます。

2ndLOT GO!

お待たせしてしまいましたが基板の動作も確認出来ましたので2ndLot発注しました。
1stLOTからの変更点
1.銅箔の厚みを35u→70uに厚くしました。
2.レジスト色を緑→黒にしました。

基板の仕上がりは3週間後の予定です。

作例1号

ノラさんから早速作例が送られてきました。作例1番です。
龍一さんのBlogでも無事動作したとのことです↓
http://ryuichi-dragon1.blog.eonet.jp/
いやあ、TDA1541EPIのチューニングがすごいです、これだけ手数をかけてあげれば基板も満足でしょう。発振もせず良い音で鳴っているそうです、ありがとうございました。

LineAMP基板音出し確認

LineAMP基板も音出し確認。取り急ぎあり合わせの材料で作ってみました。
こちらも音出しOKでした、今回はGNDの熱の逃げてしまうパターンにしたため電源の電解の半田付け不良のため1発目はハムが発生しました電源の電解はパワーのあるコテでじっくり取り付けないとあぶないです、2ndLotはこの部分を改善してあります。

LH0032音出し完了

普通に作って負荷をちゃんと接続すれば発振はしません、今回はjinsonさんのLineAMP基板に私が作った変換基板を載せて音だしをしました。発振もなくきれいに増幅出来ているのが確認出来ます。

発振対策

LH0032は超高性能なため、とても発振しやすいです、さすがに写真の様に足が長いままで負荷OPENだと発振します。上の写真は今回念のため付けておいたチップコンデンサです。配布時には全ての枚数必要数分セラミックの7pFを添付します、発振が心配な方は使ってください。

LH0032基板

1stLotの基板が上がってきました。
なかなか良い出来です、はじめてお願いする基板屋さんだと出来上がってくるまでドキドキです。反りもなく細かいところもしっかり出来ています。

3端子レギュレータをLED電源に置き換える

3端子レギュレータをLED電源に置き換えるにはどうしたら良いのかというご質問をいただきました。思えばLED電源の作り方をこのBLOGで紹介してから4年ちかく経過していて最近ここに来られた方は知らない方も多いかと思いまとめてみました。当時の記事は
http://prost4344.blogspot.com/2005_09_01_archive.html
にあります。
DACに限らず電源回路でずいぶんと音が違うものです、3端子レギュレータからLED電源に置き換えると情報量がぐんと増え中高域の透明感、伸び、鮮度がぐんと上がります「え！、電源だけでこんなに違うの？」と思われるくらいの変化があります。
3端子レギュレータをLED電源にする基板をjinsonさんが作ってくれましたが今手に入るわけではないので作り方を紹介します。回路図中の7815と7915の部分ですが15Vを得るにはVF2VのLEDだと8個必要になります、FN1242　1.5基板上に変換基板として作るにはスペースが厳しいかと思われます、秋月で青や緑のLEDでVFが3.5V前後の物が売っていますのでこれを使えば5個くらいでなんとかなるかもしれません、電圧の調整用にLEDかダイオードを入れるとやはり6個は並んでしまいます。ユニバーサル基板でチップLEDを使うのも難しいので別途電源基板を起こすのも手だと思います。3.3Vを作る場合は逆にVFが1.8V程度のLEDを2個使うと良いでしょう。回路は7815と同じです、同じLEDでもVFはばらつくので上図の様な簡易な方法でおおよそのVFは分かります。
回路図では2SA1208と2SC2910を使っています、これはサトー電気さん
http://www2.cyberoz.net/city/hirosan/で売っています。音が良いことで有名なトランジスタを使うとさらに良い音がするのかも知れませんが2SA1208と2SC2910で十分良い音がします。7915は端子の並びがG、IN、OUTになっているので注意しましょう。トランスですが+15Vから5V、3.3Vを作っているので+側の電流が多く私はトランス,トロイダル,60034,7.0VA,2x115V pri,2x18V、RS品番278-7002を使っています。±15V系はLEDよりづかさんのところで紹介されている青木式シャント電源の方がコンパクトに作れるかもしれません。

FN1242チューニングその5最終回

FN1242チューニングもいよいよ最終回です。
この基板では3系統の電源がありますが15Vから5Vを作って5Vから3.3Vを作れば1電源ですべてをまかなうことも出来ます。±15Vと5Vはアナログ系3.3Vはデジタル系として2電源に分けることも出来ます。±15V系は最初からトロイダルトランスを使っていました。今回は3電源をすべて独立させて1つ1つはトロイダルでという具合におごってみました。
結果ですが最初は「おお、低域が太くなった」ぐらいで変化の度合いは小さかったです。次にまる2日エージングしてから聴いてみました、引き締まった低域でパンチがあり高域も透明感のある伸びの良い音になりました。これでFN1242のチューニングはおしまい、後はこれをHENのケースに入れるだけです、トロイダル3個も入るだろうか？
FN1242はかなり音の良いDACだと思います、TDA系のDACをずっと聴いていてふとFN1242を聴くと歪み感の少ない音に聞こえます。

LH0032変換基板とLineAMP基板締め切り

LH0032変換基板とLineAMP基板の募集を締め切らせていただきます。
本当に多くの方から配布希望のメールをいただき2ndLotをやって良かったと思っています。

現時点でまだ必要枚数や住所等をご連絡いただけない方がおられますのでなるべく早めにご連絡くださるようお願いいたします。

現在連絡の取れない方にはso-netからメールを出しております。また、Gmailが迷惑メールに入ってしまっている可能性もありますのでチェックしてみてください。

また、当方の迷惑メールに入ってしまった方もおられましたので当方から連絡が来なくてお待ちの方は別のメールアドレスから出してみて下さい、yahooのフリーメールはGmailとの相性が良くないようです。

お約束事

・これはあくまでも実験基板です、キットではありません。
・LH0032は付属していません。
・LH0032の入手方法も私は知りませんのでどこで買えますかという質問には答えられません。
・組み立てに必要な情報は本Blog上で公開しますので動かないので直してくださいといった依頼には答えられません。
・組み立て後の転売はOKですが生基板の転売は禁止いたします。
LH0032は大変高性能で価格も高いので大事なICを壊さないよう細心の注意をして実験してください。

当初予定していたよりはるかに沢山の方にご希望いただきそろそろ私の処理が出来なくなりそうなので明日いっぱいで募集を締め切らせていただきます。必要な方はそれまでにお願いします。

現時点で本名、配布希望数、住所、電話番号をご連絡いただいていない方がいますのでご連絡ください、ハンドルネームだけをご連絡いただいた方は本名と区別できませんんので枚数を特定出来ません、本名とハンドルネームをご連絡ください。

2ndLot決定

思ったよりご希望の方が多かったので2ndLot決定しました。

回路図とパターン（表面と裏面を同時に表示した物）を公開します。
LineAMPの方もベタGNDでガードするように作ってあるのが分かるかと思います。

LH0032LineAMP基板（大きいほう）は1枚1,500円です。
LH0032変換基板（小さいほう）は1枚500円です。

ご希望の枚数をprost4344@gmail.comまでお知らせください。本Blogの右上からも送れます。
大きい方の基板は1枚でLとR、つまりステレオです。1枚で1セットとします。
小さい方の変換基板はステレオだと2枚ですので2枚で1セットとします。
すでにメールで希望枚数をお知らせいただいた方は再度お知らせいただく必要はありません。

1stLotで動作を確認してから2ndLotをgoしますので
かなりお待たせしてしまいますことをご了承ください。
